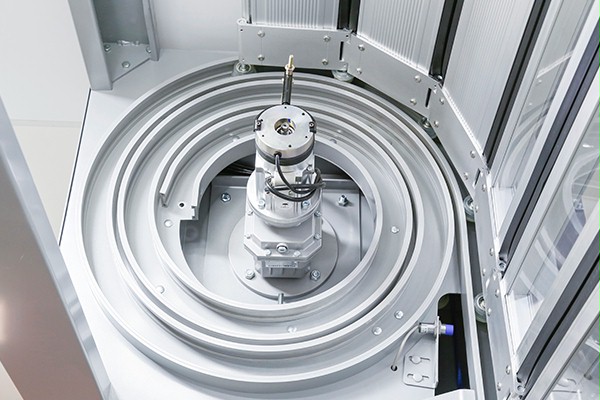

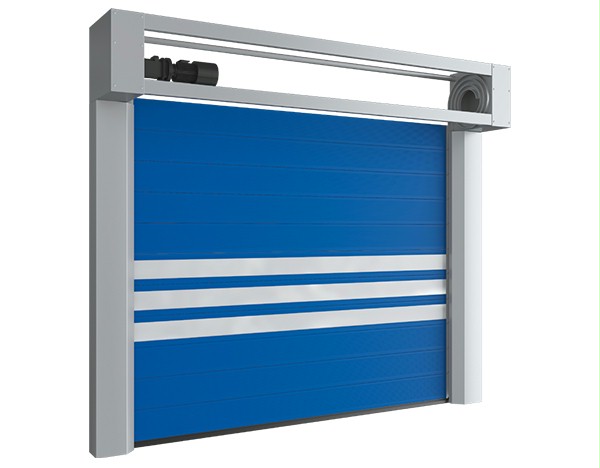

涡轮硬质快速门安装在工业建筑、厂房、仓库、车间、车库和其他工业设备出口处。全新弧形涡轮与张紧扭力平衡技术，保障门体运行更稳定，单人即可轻松实现手动开关操作。

五大核心技术

应用领域

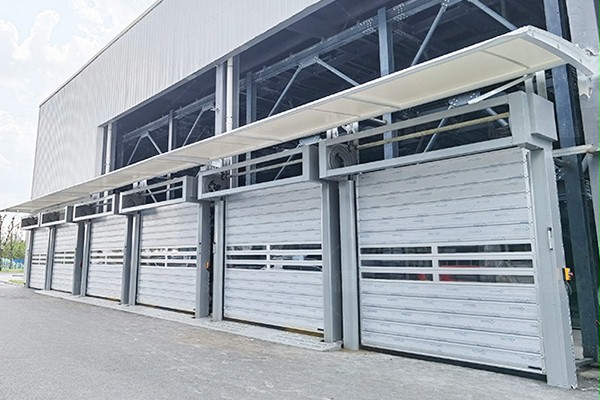

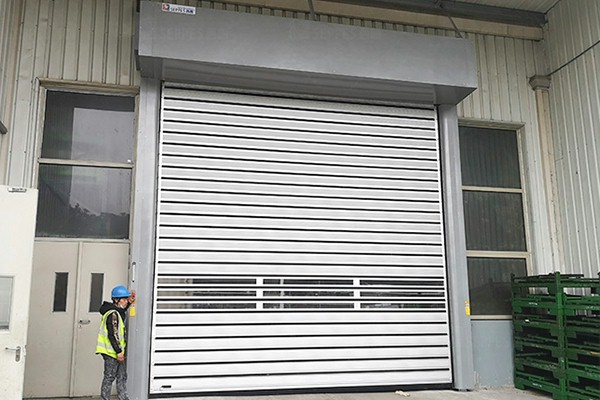

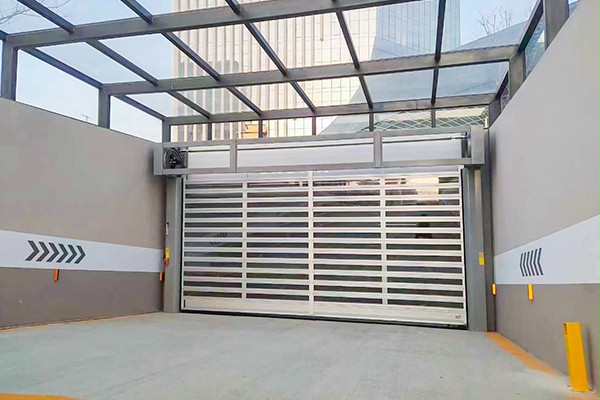

厂房出入口硬质快速门	地下车库硬质快速门	立体车库硬质快速门

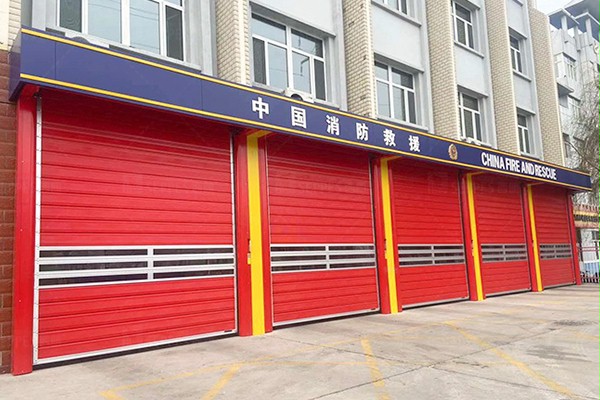

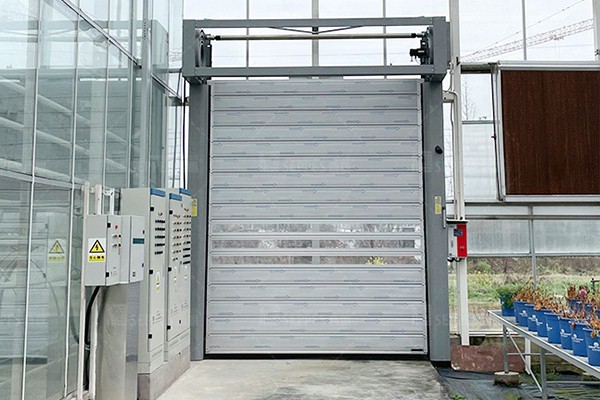

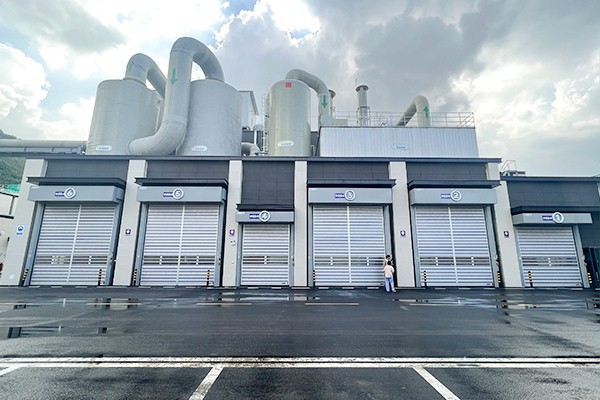

农业大棚硬质快速门	餐厨垃圾处理站硬质快速门	消防车库硬质快速门

4大精工系统

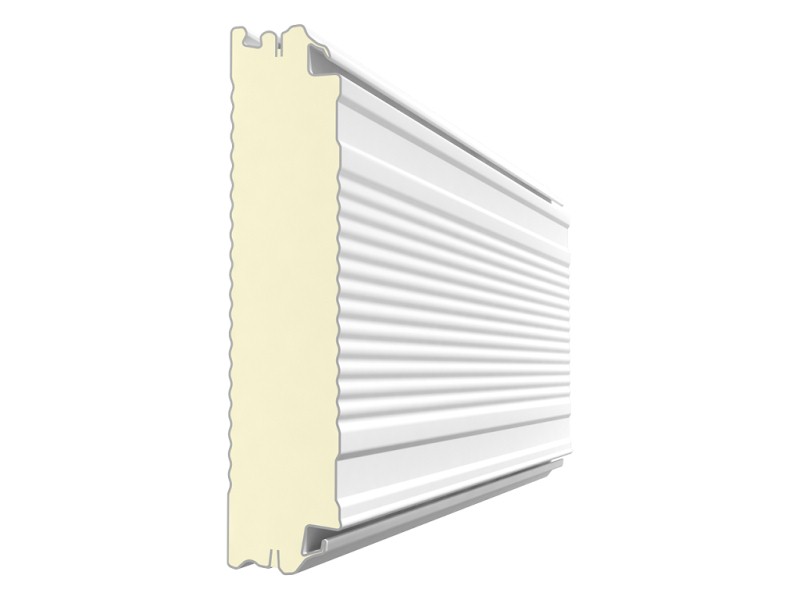

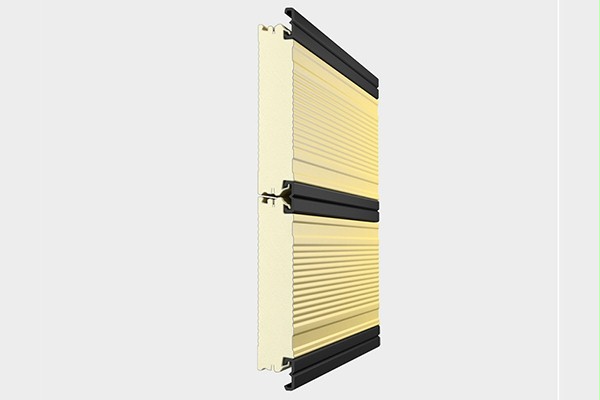

	门板系统 0.7mm 厚双层铝合金门板，中间高密度聚氨酯发泡填充，每立方容重≥50kg，门板总厚度为40mm，断桥隔热结构设计

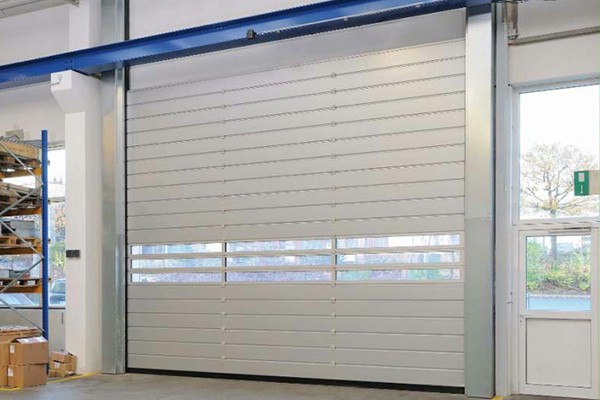

	密闭系统 四重密封结构工艺确保门体内外的气密以及隔离效果。气密性为 8.68 m³/(㎡ × h)达国际3级，水密性≤ 700Pa，达到国际标准6级

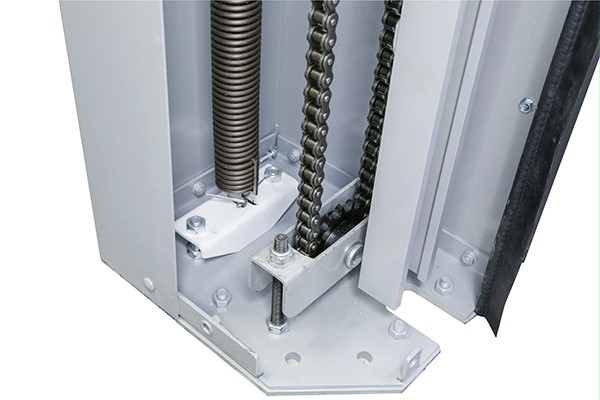

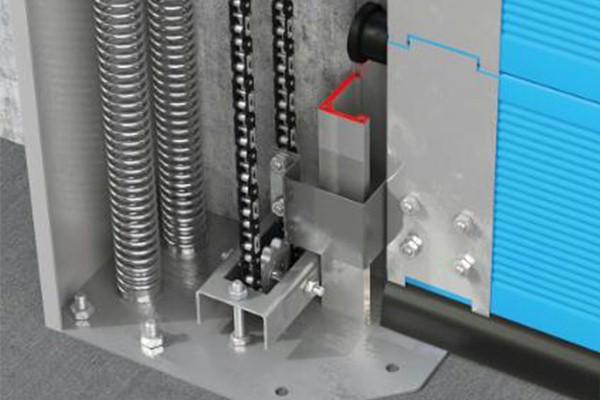

	平衡系统 滑轮与轨道平衡机构一体式传动系统轻便顺畅快速运行
	安全系统 标配红外线安全防夹保护装置，可选配整根光幕和无线安全气囊底边（专利技术）

门板颜色

灰	消防红	橘红
香槟	黄	白
蓝	咖啡

技术参数说明

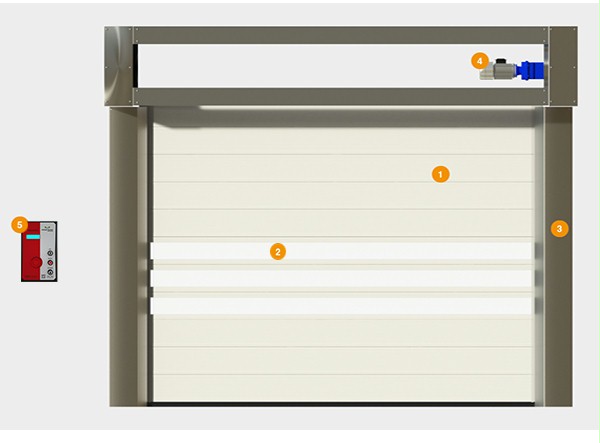

细节展示

1、门板

2、通排透明视窗

3、轨道

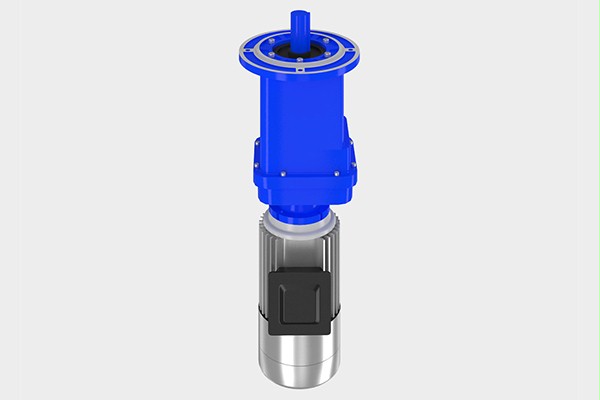

4、伺服驱动电机

5、控制箱

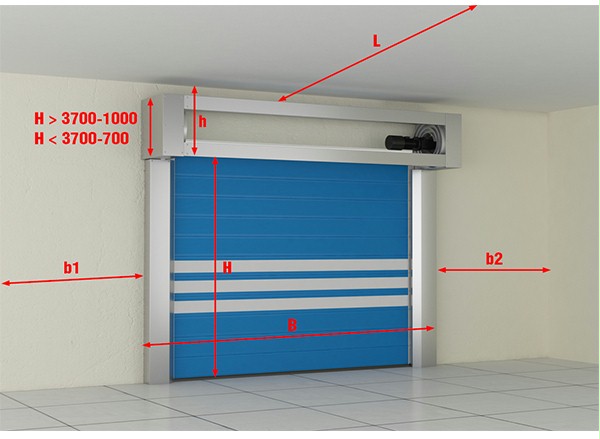

安装条件

所有测量均在室内进行，每个值的测量必须至少在三个点进行：

H 是门洞高度（从地板到门洞顶部的距离）；

B 是门洞宽度（从门洞的左边缘到右边缘的距离）；

h 是门洞上方（从门洞顶部到天花板的距离）至少900 mm；

b1/ b2 是左/右横向距离至少 350 mm（从门洞对应边缘到障碍物的距离）；

L 是房间的深度

测量 h、b1、b2 和 L 时，取最小值作为最终尺寸

多种设计方案

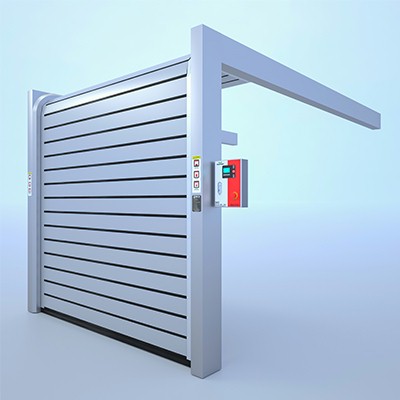

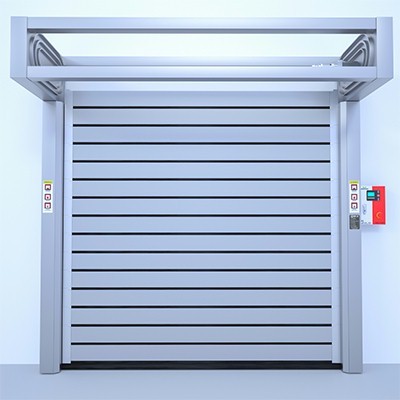

标准圆形螺旋结构	椭圆形螺旋结构（适用于顶部空间不足的场所）	L形转弯式结构（适用于空间不足的场所）

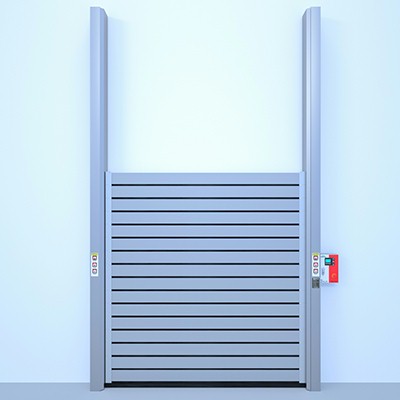

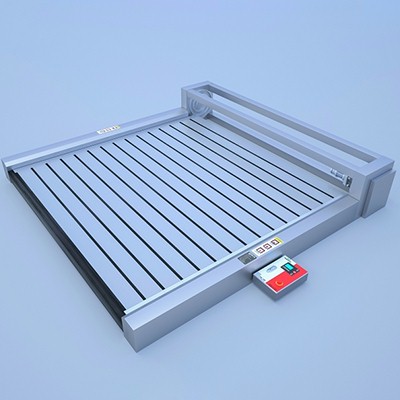

垂直式结构（适用于侧面空间不足场所）	S形转弯式结构（适用于行车吊装场所）	平躺式结构（适用于吊装口）

标准配置

	双层铝合金门板，中间高密度聚氨酯发泡填充，总厚度40mm门板与门板中间有橡胶条密封

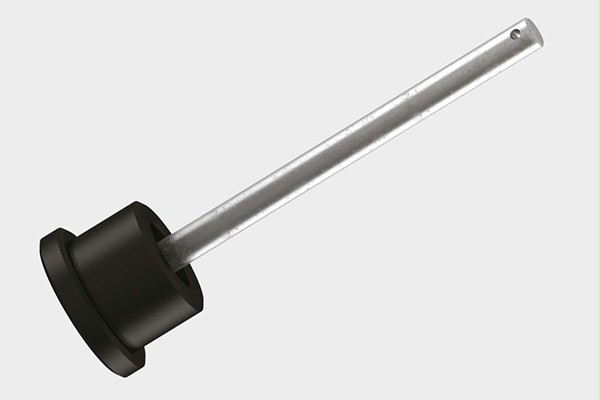

	耐磨滑轮组件
	伺服驱动电机

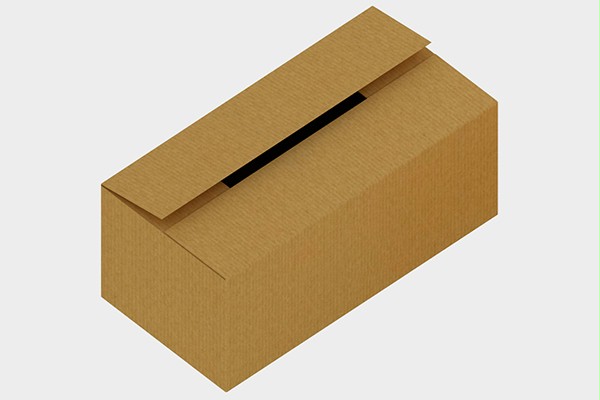

	带有组装套件、设备和安装说明的盒子

其他配置

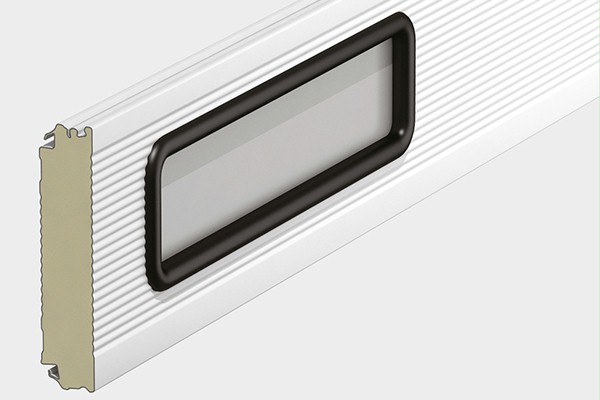

	选配独立视窗
	配通排视窗（门宽小于6000mm）

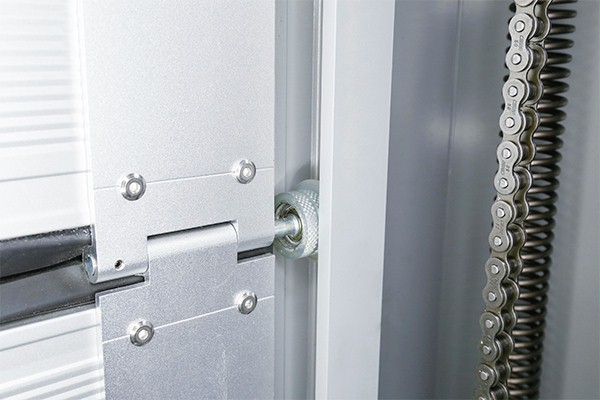

	静音传动机构

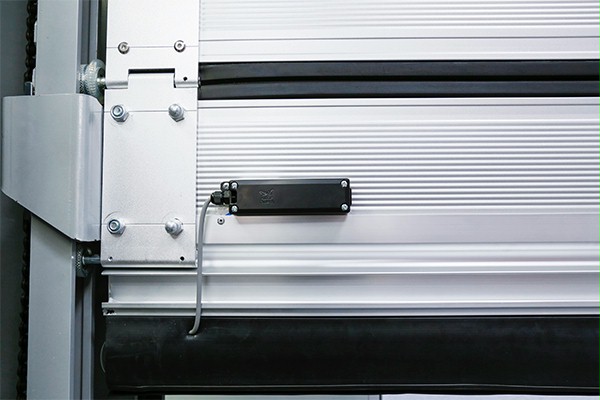

	无线安全防夹机构

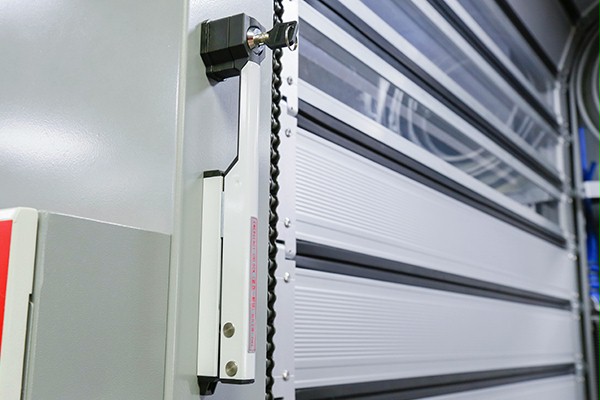

	停电手动开启装置

注意事项

 1、门体部分沿轨道平稳运行，并且门体本身保持平衡，即它们的重量应通过弹簧的扭矩来补偿。

2、确保在操作过程中，人和物体不在门体下降范围内。

3、严禁在门关闭时在下方移动，因为这会导致损伤。

4、硬质快速门在开启和关闭时，不要冲击门体，不要干扰其正常运行。

5、请勿污染导轨和滑轮，因为可能会导致运行的平稳性。

6、确保运行时轨道内没有异物和碎屑，它们可能导致门的倾斜和卡住。

 注意！如果检测到有异常，请立即停止操作。
